자바스크립트를 이용한 개인 프로젝트 - 10(영상 처리 알고리즘)

2021/04/01(목)









샤프닝/가우시안/고주파샤프닝 알고리즘 참고

https://cordingdoah.tistory.com/92

자바스크립트를 이용한 개인 프로젝트 - 9(영상 처리 알고리즘)









영상처리 알고리즘 : 유사연산자, 라플라시안 구현하기

마스크 원리는 https://cordingdoah.tistory.com/91 참고

바로 고!!









유사연산자 원리







<유사연산자>

        //유사연산자
        function onHomogenOperator() {

            clickEventDown();
            tempInArray = new Array(outHeight + 2);
            for (var i = 0; i < outHeight + 2; i++)
                tempInArray[i] = new Array(outWidth + 2);

            // 배열 초기화
            for (var i = 0; i < outHeight + 2; i++)
                for (var k = 0; k < outWidth + 2; k++)
                    tempInArray[i][k] = String.fromCharCode(127);
            for (var i = 0; i < outHeight; i++)
                for (var k = 0; k < outWidth; k++)
                    tempInArray[i + 1][k + 1] = outImageArray[i][k];

            // ***** 진짜 영상처리 알고리즘 *****
            for (var i = 0; i < outHeight; i++) {
                for (var k = 0; k < outWidth; k++) {
                    var max = 0.0;
                    for (var m = 0; m < 3; m++)
                        for (var n = 0; n < 3; n++) {
                            pixel = Math.abs(tempInArray[i + 1][k + 1].charCodeAt(0) - tempInArray[i + m][k + n].charCodeAt(0));
                            if (pixel >= max)
                                max = pixel;
                        }
                    outImageArray[i][k] = max;
                    if (outImageArray[i][k] > 255)
                        outImageArray[i][k] = 255;
                    if (outImageArray[i][k] < 0)
                        outImageArray[i][k] = 0;
                    outImageArray[i][k] = String.fromCharCode(outImageArray[i][k]);
                }
            }

            displayImage();
            clickEvent();
        }

1. 2칸 더 넓은 임시배열 생성, 값은 127로 초기화 후 원본 사진 대입

2. 각 요소의 값에 주변 요소를 빼고 절대값을 씌운 것 중 가장 큰 값을 배열에 넣어준다

3. 값이 0~255사이 값인지 확인하고 0보다 작으면 0으로 255보다 크면 255로 삽입

4. 출력하는 메소드 호출

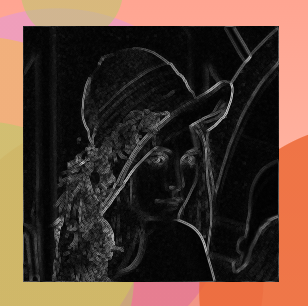

--> 유사연산자 결과화면









<라플라시안>

        //LoG
        function LaplacianImage() {

            clickEventDown();
            //라플라시안 화소 영역 처리
            var mask = [[-1., -1., -1.],
            [-1., 8., -1.],
            [-1., -1., -1.]];

            //입시 입력 배열
            tmpInputArray = new Array(outHeight + 2); // 2칸 큰 배열
            for (var i = 0; i < outHeight + 2; i++)
                tmpInputArray[i] = new Array(outWidth + 2);

            //임시 배열 초기화
            for (var i = 0; i < outHeight + 2; i++)
                for (var k = 0; k < outWidth + 2; k++)
                    tmpInputArray[i][k] = String.fromCharCode(127);

            //임시배열 --> 입시 입력
            for (var i = 0; i < outHeight; i++)
                for (var k = 0; k < outWidth; k++)
                    tmpInputArray[i + 1][k + 1] = outImageArray[i][k];

            //임시 출력 배열
            tmpOutputArray = new Array(outHeight); // 2칸 큰 배열
            for (var i = 0; i < outHeight; i++)
                tmpOutputArray[i] = new Array(outWidth);

            // ***** 진짜 영상처리 알고리즘 *****
            for (var i = 0; i < outHeight; i++) {
                for (var k = 0; k < outWidth; k++) {
                    var s = 0.0;
                    for (var m = 0; m < 3; m++)
                        for (var n = 0; n < 3; n++) {
                            s += mask[m][n] * tmpInputArray[i + m][k + n].charCodeAt(0);
                        }
                    tmpOutputArray[i][k] = s;
                }
            }

            //임시출력 --> 진짜 출력 배열
            for (var i = 0; i < outHeight; i++)
                for (var k = 0; k < outWidth; k++) {
                    var v = tmpOutputArray[i][k];

                    if (v > 255) {
                        v = 255.0;
                    }
                    else if (v < 0) {
                        v = 0.0;
                    }
                    outImageArray[i][k] = String.fromCharCode(v);
                }

            displayImage();
            clickEvent();
        }

1. 라플라시안 마스크 배열 생성

2. 2칸 더 넓은 임시배열 생성, 값은 127로 초기화 후 원본 사진 대입

3. 마스크값과 배열 요소값을 곱하고 모두 더하여 삽입

4. 배열 값의 범위가 0~255사이에 값인지 if문으로 판단하여 0미만이면 0으로 255초과면 255로 지정

5. 출력메소드 호출









--> 라플라시안 결과화면
